Modifier un th�me de montage

tutoriel vu 20042 fois

Comment modifier un thème de montage dans Pinnacle Studio ?

Mis à jour le 5 Septembre 2010

En parcourant différents forums, je me rend compte que vous êtes nombreux à vous demander si il est possible de modifier un thème de montage fournit par Pinnacle avec Studio, et si oui comment ?.
Si vous êtes un habitué de ce site, vous vous doutez déjà qu'une telle opération est tout à fait réalisable. Elle n'en demeure pas moins une opération délicate qui mérite savoir faire, patience, et quelques tâtonnements ...

le sujet

Michel, un internaute habité de ce site souhaitait une petite modification d'un des thèmes de la très belle série Album livrée avec Studio 12 et Studio 14. Personnellement, j'adore cette série que je trouve l'une des plus réussies par Pinnacle.
Placez le thème 1- Opening de cette série Album sur votre timeline, et observez sa chronologie. Après une ouverture sur la couverture de l'album, celui-ci s'ouvre et fait apparaître une page de titre. Cette page de titre se tourne à son tour, puis fait apparaître une page contenant 4 photos. Le thème zoome sur la première, puis se décale sur la deuxième, et enfin zoome sur la 4ième. Comme vous pouvez le constater, la troisième photo n'est pas du tout mise en valeur, ce qui est un peu dommage.
Michel souhaitait donc modifier ce thème pour que le mouvement de caméra passe sur la troisième photo avant de zoomer sur la 4ième photo.

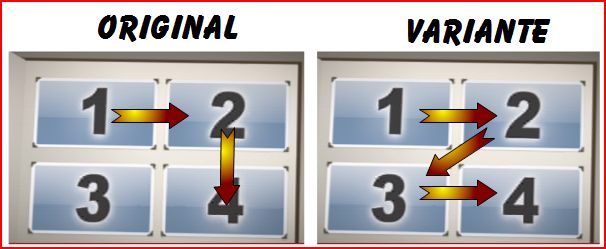

la figure suivante illustre le mouvement du thème original, et le mouvement que l'on souhaiterait lui substituer.

schéma de la modification apportée au thème Album/1 - Opening

Nous allons donc détailler pas à pas comment parvenir à ce résultat, mais avant de commencer, prenez soin de copier le fichier que vous voulez modifier (ici 1- Opening.ixl) en une copie sous un autre nom, ou dans un autre répertoire. (j'ai choisi de créer un fichier Michel.ixl). Ainsi, vous ne prendrez pas le risque de rendre votre thème original 1 - Opening inutilisable ...
N'oubliez pas de modifier dans l'entête et dans l'objet Scene les noms et/ou répertoires de fichiers aux 3 endroits ou ils se trouvent dans l'entête du fichier.

Quelques trucs et astuces pour lire les thèmes de Pinnacle

Tout d'abord, il faut savoir que les développeurs de Pinnacle possèdent un outil de conception, certainement du style de HFX Creator, ce qui leur facilite une grande partie du travail de réalisation. Les fichiers .ixl qui contiennent les programmes sources des thèmes de montage sont donc générés automatiquement par cet outil. Il sera donc vain de rechercher le moindre commentaire dans le programme ... Toutefois, il est fréquent que les concepteurs de thèmes donnent aux objets des noms qui informent quant à leur fonction

;

Cet outil a la qualité de fournir une structure de code relativement constante.

l'objet Scene est naturellement toujours le premier objet du thème
viennent ensuite les objets image source (drop zones, images fixes, textes, etc ..)
puis l'objet Template qui gère l'interface de paramétrage de l'éditeur de thème.
puis l'ensemble des autres objets ... En général, le premier objet est un container NullObject qui va regrouper l'ensemble des objets du thème, ce qui permettra de simuler des mouvements de caméra sur la scène entière simplement par application d'une variation des paramètres de position, d'échelle, ou de rotation sur ce container.

Que faut il chercher ?

Dans notre exemple, le mouvement de caméra sur la page à 4 photos commence à l'instant 8 secondes, et effectue un zoom, puis un déplacement vers la droite, et éventuellement une petite rotation. Le mouvement se termine précisément à l'instant 21 secondes. Vous repérerez ces instants en visualisant le thème à l'aide de la visionneuse de Studio. Nous allons donc rechercher des objets Keyframer manipulant les paramètres ScaleX,ScaleY,ScaleZ entre les instants 8 et 21 secondes. Dans notre cas, ces Keyframer devraient logiquement être appliqués à l'objet container qui regroupe l'ensemble des objets.

Tout d'abord, vérifions l'existence d'un tel objet container ...

Bingo !

Comme prévu, on trouve cet objet pas très loin après les images sources et l'objet Template
Lorsqu'il est présent, cet objet s'appelle souvent Camera ou Master Camera.

L'outil de construction des thèmes de montage à tendance à placer les objets de gestion des mouvements, comme les objets Keyframer, juste après les objets Material ou NullObject correspondants. En cas de doute, on pourra toujours vérifier le rattachement des objets dans la Section de connexion des objets

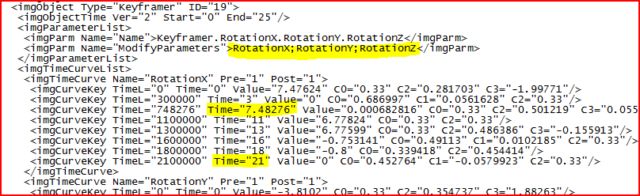

Localisation des objets Keyframer qui gèrent le mouvement

Là encore, les objets Keyframer numéro 19 et 20 ont l'air de correspondre à ceux que l'on cherche, car ils agissent sur un container lui même contenu dans le container global du thème de montage (qui se nomme ici Master camera). Le nom de ce container est BookNull, ce qui est un indice supplémentaire sur le fait que cet objet soit bien le container gérant le livre !

vérification des connexions dans la section imgConnectionList

le timing

Nous avons repéré les objets à modifier, il nous reste maintenant le plus dur, réfléchir à comment les modifier. Tout d'abord, analysons le timing du thème de montage à l'aide de la visionneuse de Pinnacle Studio. Pour cela, il faut placer le thème sur la timeline, et le faire défiler lentement à l'aide du curseur, ou image par image si on souhaite être plus précis.

t = 11 secondes : l'image se stabilise centrée sur la première photo de la page.
t = 13 secondes : le mouvement reprend avec un panoramique vers la photo 2
t = 16 secondes : l'image se stabilise sur la deuxième photo
t = 18 secondes : le mouvement reprend avec un panoramique et un zoom vers la photo 4
t = 21 secondes : le mouvement se stabilise avec un zoom plein écran sur la photo 4.

Le thème passe donc 2 secondes stable sur chaque photo puis 3 secondes pour la transition.

Pour obtenir l'effet souhaité, je choisi d'accélérer légèrement la transition vers la 3ième photo pour qu'elle ne dure que 2 secondes. il faudra donc insérer une séquence de 4 secondes correspondant au mouvement vers la troisième photo et le temps de stabilisation dessus. Le timing deviendra donc le suivant :

t = 11 secondes : l'image se stabilise centrée sur la première photo de la page.
t = 13 secondes : le mouvement reprend avec un panoramique vers la photo 2
t = 16 secondes : l'image se stabilise sur la deuxième photo

t = 18 secondes : le mouvement reprend avec un panoramique et un zoom vers la photo 3

t = 20 secondes : le mouvement se stabilise avec un zoom plein écran sur la photo 3.
t = 22 secondes : le mouvement reprend avec un panoramique et un zoom vers la photo 4
t = 25 secondes : le mouvement se stabilise avec un zoom plein écran sur la photo 4.

modifier la durée du thème

La fin du thème va donc se trouver reculée de 4 secondes, portant ainsi sa durée totale à 29 secondes
Pour modifier la durée du thème, ouvrez le fichier (Michel.ixl dans mon exemple), allez dans l'objet Scene, et modifiez la valeur du paramètre SceneDuration pour lui donner la valeur 29.
Puis, à l'aide de l'éditeur de texte, remplacez dans tous les objets End="25" par End="29"

modifier la position des poignées (pour Studio 14 uniquement)

Comme nous modifions la durée du thème, il est nécessaire de modifier de la même durée les paramètres OrigLeadOut et CurrLeadOut si ils sont présents dans l'objet Scene!

décaler la fin du thème

Modifier la durée du thème n'a pas changé l'instant auquel se déroule les différentes actions. Il va falloir le faire à la main, mais nous avons de la chance, il se déroule peu de choses après la séquence que nous voulons insérer, le travail sera donc assez rapide.
Tout ce qui se passe après l'instant 18 secondes correspond à des mouvements destinés à préparer le zoom plein cadre sur la photo 4. Il suffit donc à chaque fois que vous repérez un paramètre time dans un objet Keyframer, et que sa valeur est strictement supérieure à 18 secondes, de lui ajouter 4 secondes ...
Avec Studio 14, Attention de ne pas oublier de modifier en même temps la valeur du paramètre timeL dont la valeur est exprimée en 1/100 000e de seconde, mais qui doit exprimer le même instant que time qui est lui exprimé en secondes
Après une lecture du thème, on voit que les objets à modifier sont les suivants : 19,20,29,30 et 33.
Le reste du thème correspond à des instants qui précèdent la séquence que nous allons insérer. Il n'y a donc pas de modification à y apporter.

En revanche, on observera que les objets ImageExplicit correspondant aux drop zones 1,2 et 3 on une durée de vie limitée à 21 secondes (objets 3,4,et 5). Il faudra donc également y ajouter 4 secondes pour porter cette durée de vie à 25 secondes.

modification de la durée de vie des drop zones

Si tout c'est bien passé, votre thème Michel.ixl dure maintenant 29 secondes, mais suite à nos modifications, le mouvement entre la photo 2 et la photo 4 dure 7 secondes et non plus 3. Il ne nous reste plus qu'à créer le mouvement intermédiaire vers la photo 3.

Insérer le mouvement vers la photo 3

Nous avions identifié au début de ce tutoriel que les objets 19 et 20 géraient le mouvement de caméra. En revanche, l'interprétation de ces mouvements reste hyper délicate car construite au travers d'une interface de construction et non directement.
On peut quand même voir que les valeurs de l'ensemble des paramètres de ces 2 objets sont quasiment stables entre 11 et 13 secondes d'une part et entre 16 et 18 secondes d'autre part, correspondant aux focus sur la photo 1 et sur la photo 2.

Nous allons tout d'abord créer les images clefs correspondant aux instants 20 et 22 secondes. Pour cela, je vous conseille de copier-coller la balise imgCurveKey de l'image clef 18 secondes 2 fois de suite juste derriere, et de changer la valeur le timeL et de time pour indiquer les instants 20 et 22 secondes.

Il ne reste plus qu'à trouver les bonnes valeurs pour chacun des 6 paramètres PositionX, PositionY, PositionZ, RotationX, RotationYet RotationZ pour les instants 20 et 22 secondes.

Là, il faut prendre les paramètres un par un et essayer différentes valeurs. Personnellement, j'ai démarré par l'objet 20 et le paramètre PositionX en lui donnant la valeur qu'il avait à l'instant 11 secondes (zoom sur la photo 1), puis j'ai tâtonné pour trouver une valeur correcte pour PositionY qui permette de cadrer la photo 3. La valeur de PositionZ n'a pas eu besoin d'être ajustée.
L'effet est alors satisfaisant, mais il manque une petite rotation de caméra pour que le mouvement soit plus fluide. Il faut donc modifier de la même façon l'objet 19. Là encore, il m'a fallu tester quelques valeurs pour trouver l'effet recherché.

Le résultat

Voici maintenant le résultat obtenu :

Il ne vous reste plus qu'à créer une icone par copie d'écran d'un instant choisi dans la visionneuse et de lui donner le nom "Michel.ixl" pour personnaliser votre thème dans la série. Et voilà, c'est terminé !

Pour plus de détails ...

Tous les détails de cette modification de thème peuvent être analysés dans ce thème que vous pouvez télécharger ici

Bien sur, ceci n'était qu'un exemple, et bien d'autres situations peuvent se présenter pour la modification d'un thème.
Les possesseurs de Studio 14 pourront tenter de refaire la même chose dans la série Album2 qui est très similaire.

Pour toute question à propos des modifications de thèmes, n'hésitez pas à me contacter.
